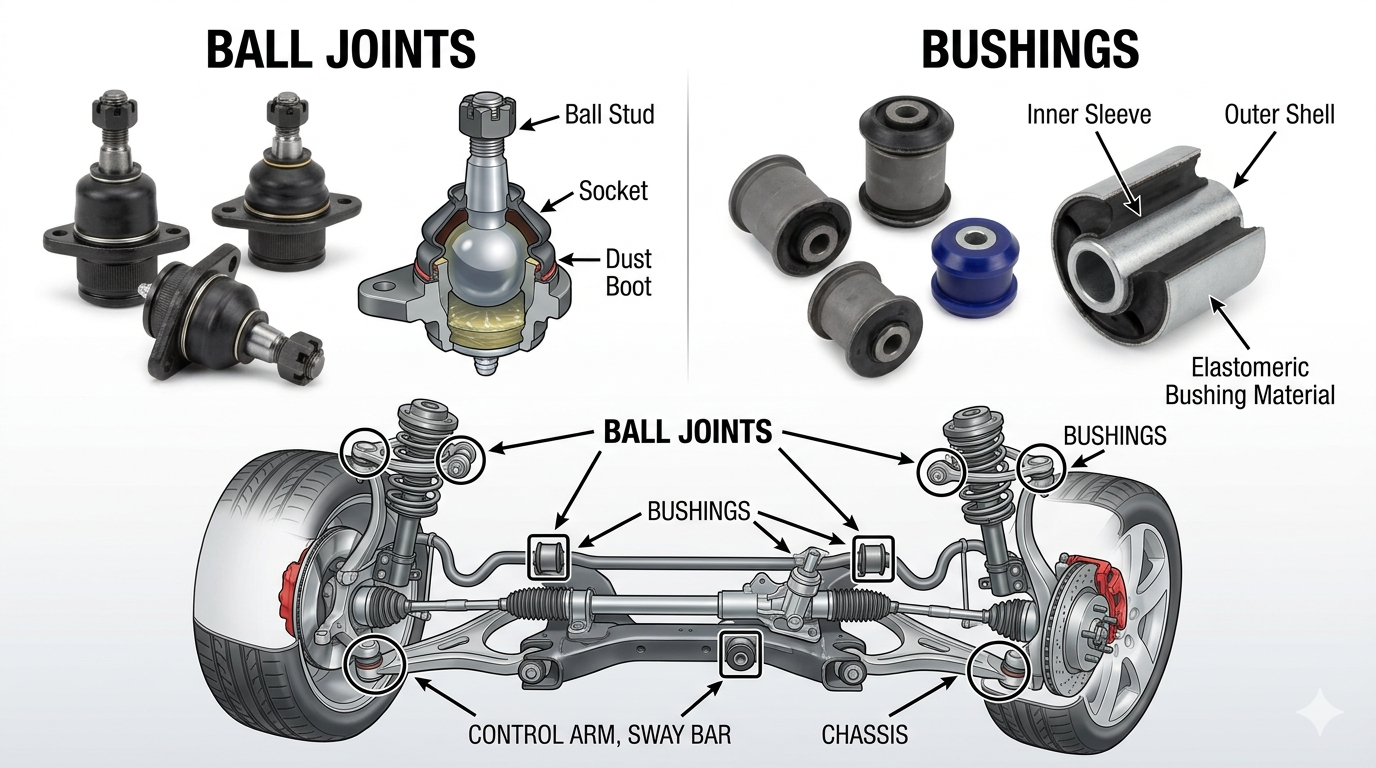

Articulações esféricas e buchas são dois dos componentes de desgaste mais críticos no sistema de suspensão e direção de um veículo. Articulações esféricas são pontos de articulação esféricos que conectam o cubo da roda aos braços de controle da suspensão, permitindo movimentos rotacionais e angulares. Buchas são mangas cilíndricas de bouracha ou poliuretano que amortecem e isolam o contato metal com metal nos pontos de articulação da suspensão. Ambos precisam ser substituídos quando apresentam folga, rachaduras ou ruído mensuráveis - normalmente todos 70.000 a 150.000 milhas dependendo das condições de condução, qualidade do material e frequência de manutenção. Ignorando desgastado juntas esféricas e buchas é uma das principais causas de desgaste prematuro dos pneus, falha de alinhamento e perda de controle de direção.

O que são juntas esféricas? Função, Design e Localização

Uma junta esférica é um pivô flexível que consiste em um pino esférico de aço endurecido assentado dentro de um alojamento de encaixe lubrificado, projetado para transportar ambas as cargas e permitir o movimento de vários eixos simultaneamente. Pense nela como a articulação do quadril humano – ela deve suportar um peso significativo enquanto gira livremente em várias direções, sem prender ou perder a precisão posicional.

Em um sistema típico de suspensão dianteira, cada roda dianteira possui pelo menos uma junta esférica - geralmente uma junta esférica superior e inferior em sistemas de braço duplo, ou uma única junta esférica inferior em sistemas de suporte MacPherson. As suspensões traseiras em designs multi-link independentes podem ter duas a quatro juntas esféricas por roda .

As juntas esféricas desempenham duas funções distintas, dependendo de sua posição:

• Articulações esféricas de suporte de carga suportar o peso do veículo. Nas configurações de suporte MacPherson, a junta esférica inferior suporta toda a carga da suspensão e se desgasta mais rapidamente do que as juntas em sistemas de duplo braço triangular, onde a carga é distribuída por duas juntas.
• Articulações esféricas seguidoras guiam o movimento, mas carregam carga vertical mínima. Geralmente duram mais, mas ainda exigem inspeção, pois sua falha afeta a geometria da direção.

As juntas esféricas seladas modernas são pré-lubrificadas e isentas de manutenção. Não entanto, projetos mais antigos ou orientados para o desempenho incluem graxeiras (acessórios Zerk) que devem ser lubrificadas a cada 15.000 a 30.000 milhas para prolongar a vida útil.

O que são buchas? Função, materiais e tipos

Uma bucha é um revestimento cilíndrico – normalmente feito de borracha, poliuretano ou, em aplicações de desempenho, metal de rolamento esférico – pressionado em uma suspensão ou componente de direção para absorver choques, reduzir ruído e manter a geometria do pivô. Sempre que duas peças metálicas da suspensão devem girar ou flexionar uma contra a outra, uma bucha fica entre elas para evitar o contato metal com metal.

As buchas são encontradas em todo o sistema de suspensão e direção, incluindo:

• Buchas do braço de controle — nos pontos de articulação internos dos braços de controle superior e inferior
• Buchas da barra estabilizadora (barra estabilizadora) e buchas da ligação final — fixação da barra estabilizadora ao chassi auxiliar e aos elos
• Buchas da haste do suporte — no pivô traseiro das hastes de tensão/compressão
• Buchas do braço de arrasto — em suspensões traseiras multi-link e de braço semi-reboque
• Buchas do chassi auxiliar — isolando todo o chassi auxiliar do chassi
• Buchas da cremalheira de direção — montagem da cremalheira da direção no chassi auxiliar

Buchas de borracha versus buchas de poliuretano: o que é melhor?

As buchas de borracha são o padrão OEM porque absorvem a vibração e o ruído da estrada de maneira mais eficaz , oferecendo um passeio compatível ao custo de um manuseio ligeiramente vago no limite. As buchas de poliuretano são mais duras, mais estáveis dimensionalmente e mais resistentes a óleo, ozônio e temperaturas extremas - proporcionando resposta de direção mais precisa e vida útil mais longa (muitas vezes 2–3× mais longo que a borracha ) ao custo do aumento da transmissão de NVH (ruído, vibração, aspereza) para a cabine.

Articulações esféricas versus buchas: resumo das principais diferenças

Legenda: Comparação direta de juntas esféricas e buchas em oito atributos principais, incluindo função, materiais, sintomas de falha, vida útil e custo de substituição.

Sinais de alerta de juntas esféricas e buchas desgastadas

O primeiro sinal de alerta de falha nas juntas esféricas e buchas é o ruído anormal – especificamente sons de estalos, rangidos ou batidas da suspensão dianteira ao dirigir sobre lombadas ou durante curvas em baixa velocidade. Reconhecer precocemente a diferença entre falha da junta esférica e falha da bucha evita riscos à segurança e danos em cascata aos pneus, alinhamento e componentes de direção.

Sinais de juntas esféricas gastas

• Barulho de estalido ou baque da suspensão dianteira ao bater em buracos, lombadas ou superfícies irregulares da estrada - o indicador precoce mais confiável
• Direção errante ou vaga — o veículo se desvia sutilmente sem ação da direção, exigindo pequenas correções constantes
• Vibração do volante em velocidades de rodovia, especialmente entre 50-70 mph, causadas por geometria de roda solta
• Desgaste irregular ou emplumado dos pneus — normalmente na borda interna ou externa dos pneus dianteiros, indicando que o ângulo de curvatura da roda está mudando dinamicamente à medida que a junta se move excessivamente
• Falha na inspeção visual: mais do que 0,5 mm de folga axial or 1,5 mm de folga radial medido com um relógio comparador indica uma junta esférica desgastada que requer substituição imediata

Sinais de Buchas Desgastadas

• Chiando ou rangendo dos pontos de articulação da suspensão durante manobras de estacionamento lentas ou quando o peso se desloca sobre lombadas – o ressecamento da borracha é a causa mais comum
• Batendo ou tilintando — normalmente menos brusca do que uma batida em uma junta esférica; mais um baque surdo quando o metal entra em contato com o metal através de uma bucha deteriorada
• Nitidez de direção reduzida — o veículo parece "flutuante" ou impreciso nas mudanças de direção, à medida que a geometria do braço de controle muda sob carga
• Rachaduras ou rasgos visíveis do material da bucha de borracha, visível nos pontos de articulação internos do braço de controle durante uma inspeção visual do material rodante
• Mergulho do freio ou rotação excessiva da carroceria — as buchas da barra estabilizadora e os elos finais desgastados permitem maior rotação da carroceria do que a barra estabilizadora foi projetada para permitir

Como inspecionar juntas esféricas e buchas: um guia passo a passo

Uma inspeção adequada da junta esférica e da bucha exige que o veículo seja levantado com segurança para que a suspensão fique pendurada livremente — nunca realize esta inspeção com o carro sobre rodas, pois a carga mascara a folga das juntas.

Inspeção de junta esférica

1. Levante e apoie o veículo em macacos sob a estrutura (não nos braços de controle) para que a suspensão caia totalmente.
2. Segure a parte superior e inferior do pneu (posições de 12 horas e 6 horas) e balance-o firmemente para dentro e para fora. Qualquer movimento perceptível indica desgaste da junta esférica - para juntas de suporte de carga, A folga de 0 mm é o limite aceitável na maioria das especificações OEM.
3. Segure o pneu nas posições 9 e 3 horas e balance-o lateralmente. A folga lateral nesta posição indica desgaste do rolamento da roda e não das juntas esféricas.
4. Use um relógio comparador para uma medição precisa: prenda ao braço de controle e posicione a sonda contra o pino da junta esférica. Qualquer leitura acima 0,5 mm axial ou 1,5 mm radial normalmente requer substituição.
5. Inspecione a proteção contra poeira visualmente – uma bota rasgada ou faltando permite a contaminação e acelera rapidamente o desgaste interno. Uma bota rasgada por si só é motivo para substituição na maioria dos padrões de inspeção profissional.

Inspeção de Buchas

1. Com o veículo levantado , use uma lanterna brilhante e um espelho para inspecionar visualmente todos os braços de controle, barra estabilizadora e buchas do braço móvel acessíveis quanto a rachaduras, rasgos ou extrusão (borracha saindo do alojamento).
2. Use uma alavanca aplicado suavemente no braço de controle perto de cada local da bucha. Movimento maior que 3–4mm em qualquer direção indica falha na bucha.
3. Verifique se há contaminação por óleo — borracha oleosa, inchada ou descolorida indica que a bucha absorveu produtos petrolíferos (comuns perto do motor ou da transmissão), acelerando dramaticamente a deterioração.

Buchas de borracha vs. poliuretano: comparação detalhada

Legenda: Comparação entre buchas de borracha OEM e buchas de poliuretano em nove critérios de desempenho, durabilidade e aplicação para ajudar a selecionar o material de bucha certo para o seu veículo.

Substituição de junta esférica e bucha: custo, mão de obra e o que esperar

A substituição conjunta de juntas esféricas e buchas durante uma única visita de serviço de suspensão economiza custos de mão de obra significativos , já que ambos os componentes exigem a remoção das rodas, a desmontagem da suspensão e um alinhamento pós-reparo – trabalho que se sobrepõe quase inteiramente.

Custos típicos de substituição

• Substituição da junta esférica (um canto): Peças e mão de obra de US$ 150 a US$ 350 para a maioria dos carros de passeio. Caminhões e SUVs com juntas esféricas prensadas em braços de controle para serviços pesados variam de $ 300– $ 600 por canto .
• Substituição da bucha do braço de controle: US$ 80–US$ 200 por braço de controle se as buchas forem substituídas separadamente. Pressionar e inserir novas buchas requer uma prensa hidráulica – a maioria das oficinas substitui todo o conjunto do braço de controle quando o custo de substituição da bucha se aproxima do preço do braço montado, o que é comum em muitos veículos modernos.
• Substituição completa do braço de controle (buchas da junta esférica do braço como um conjunto): US$ 200–$500 por canto para a maioria dos veículos - geralmente a rota mais econômica quando as juntas esféricas e as buchas são desgastadas simultaneamente.
• Alinhamento das quatro rodas após trabalho de suspensão: adicionar US$ 80–US$ 150 — obrigatório após qualquer substituição da junta esférica ou da bucha do braço de controle.

Você deve substituir juntas esféricas e buchas em pares?

Sim – substituir ambos os lados simultaneamente é a recomendação profissional padrão quando a quilometragem exceder 80.000 milhas ou quando o veículo tiver mais de 8 anos. Os componentes se desgastam em taxas semelhantes devido à quilometragem correspondente e à exposição ambiental. A substituição apenas do lado defeituoso deixa o lado oposto propenso a falhar dentro de 12 a 18 meses, exigindo uma repetição do mesmo custo de mão de obra.

Fatores que aceleram o desgaste da junta esférica e da bucha

As condições de condução e a carga do veículo têm um impacto maior na vida útil da junta esférica e da bucha do que apenas a quilometragem - um veículo percorrido 50.000 milhas em estradas rurais irregulares pode ter um desgaste de suspensão pior do que um veículo com 160.000 milhas em rodovias.

• Estradas irregulares ou não pavimentadas: Impactos de buracos fornecem cargas de choque 3–5× maior que as cargas rodoviárias normais para juntas esféricas. Um único impacto grave em um buraco pode deformar o encaixe esférico ou quebrar uma bucha de borracha deteriorada.
• Cargas pesadas ou reboque: Carregar um veículo além de seu GVWR nominal aumenta proporcionalmente as cargas da junta esférica. O reboque na capacidade nominal máxima reduz continuamente a vida útil da junta esférica em uma estimativa 20–35% em comparação com o uso sem carga.
• Suspensões levantadas: Os kits de elevação de suspensão aumentam os ângulos de operação do eixo CV e da junta esférica além de sua faixa de projeto, acelerando drasticamente o desgaste - muitas vezes reduzindo a vida útil da junta esférica para 30.000–50.000 milhas em caminhões pesadamente levantados.
• Alinhamento negligenciado: O desalinhamento cria carga lateral irregular nas juntas esféricas e tensão de flexão anormal nas buchas. Um veículo com apenas 0,5° de excesso de curvatura pode acelerar o desgaste da junta esférica interna em até 40%.
• Botas de poeira rasgadas: Depois que a capa protetora de uma junta esférica ou bucha estiver rasgada, a entrada de sujeira, areia e água começa imediatamente. A graxa contaminada em um soquete de junta esférica desgasta o revestimento do soquete, reduzindo a vida útil restante de anos para meses .
• Ambientes salinos e corrosivos: O sal da estrada em climas de inverno penetra entre os alojamentos das juntas esféricas e os braços de controle, prendendo os componentes e acelerando a corrosão externa que eventualmente compromete o próprio alojamento da junta.

A consequência de ignorar juntas esféricas com falha: uma perspectiva de segurança

Uma junta esférica completamente falhada – aquela em que o pino se separa do encaixe – causa perda imediata e total da direção e do controle do volante , que a Administração Nacional de Segurança no Trânsito Rodoviário (NHTSA) classifica como uma falha de segurança catastrófica. Quando uma junta esférica inferior se separa, a roda entra em colapso (falha de curvatura negativa), o eixo cai e o veículo não tem autoridade de direção ou frenagem naquela curva.

Os dados da NHTSA mostram que falhas nos componentes da suspensão – incluindo juntas esféricas - representa aproximadamente 5.000 acidentes de veículos motorizados anualmente nos Estados Unidos. Ao contrário da falha da bucha, que degrada gradualmente o desempenho, a falha da junta esférica pode ser repentina e sem aviso prévio após o estágio inicial de estalido.

A regra prática de segurança: qualquer folga mensurável em uma junta esférica de suporte de carga é motivo para substituição imediata . Não há limite aceitável de “monitoramento e acionamento” para juntas esféricas desgastadas.

Perguntas frequentes sobre juntas esféricas e buchas

Conclusão: Priorizar a saúde da junta esférica e da bucha não é negociável

Articulações esféricas e buchas work as a system — quando um deles se degrada, o outro é forçado a compensar, acelerando o desgaste em toda a suspensão. Tratá-los como preocupações separadas e independentes leva a reparos incompletos, alinhamentos repetidos e desgaste contínuo dos pneus.

A lição prática: inspecionar juntas esféricas e buchas a cada rotação do pneu (a cada 5.000–7.500 milhas), substitua os componentes desgastados nos pares de eixos, sempre siga o trabalho da suspensão com um alinhamento nas quatro rodas e escolha a qualidade dos componentes que corresponda ao caso de uso do seu veículo - borracha OEM para motoristas diários orientados para o conforto, poliuretano para desempenho ou aplicações pesadas.

Uma atualização completa da suspensão dianteira – incluindo ambos juntas esféricas e buchas – normalmente custa entre US$ 600 e US$ 1.200 para a maioria dos veículos de passageiros e representa um dos investimentos de manutenção de maior impacto disponíveis para restaurar a segurança e a dinâmica de direção em qualquer veículo além de 80.000 milhas.
